在304不銹鋼管加工的過程中，有時會產生各種各樣的缺陷，這些缺陷或多或少會影響金屬的性能發揮，所以有必要對這些缺陷的成因進行分析，尋找相應的解決方案。接下來，一起來了解下304不銹鋼管在加工中形成缺陷的原因與解決措施。        1、焊接開裂

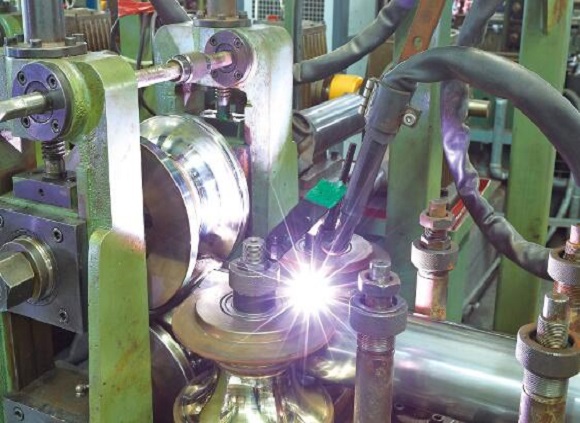

       以304不銹鋼管2.0mm為例，在焊接結束之后，開裂多數會發生在焊縫區，少數是發生在焊縫表面。分析形成原因得知，這種缺陷是典型的晶間腐蝕現象，從外表上很難被發覺，不過缺陷區域的晶粒結合強度基本上完全喪失，腐蝕程度較深，嚴重的連金屬聲音都會失去，極易發生過載斷裂，甚至還會呈粉末狀從構件上脫落下來。這種腐蝕形式的危害性極大，根本原因還是由于貧鉻敏化。
       解決辦法有三種：第一種是焊接前選擇超低碳的母材304L，使用含有一定量鐵素體的雙相不銹鋼；第二種是選擇合適的焊接工藝，降低在危險溫度范圍的停留時間，并盡可能使用窄焊縫多層多道焊的方面，在焊完一層后等待冷卻到室溫后再焊接下一層，不讓焊條橫向擺動。第三種是焊后固溶處理，把不銹鋼焊管加熱至1050-1150℃后淬火，使得晶界上的碳化物熔入晶粒內部，產生均勻的奧氏體組織，這樣能夠防止發生晶間腐蝕。         2、時效開裂
       以304材質1.2mm厚的不銹鋼制品管為例，在拉深過程中比較正常，但在過幾天后發生裂口平滑、成開花狀開裂，并且開裂過程還經常伴有爆裂聲音。
       分析原因得知，是亞穩定奧氏體不銹鋼中的奧氏體組織穩定性減弱，在變形時容易發生形變誘發馬氏體，H、Cl元素存在時容易發生。
       解決辦法是也有三種：其一是鋼廠依據用戶的深沖比從材料的化學成分、軋制、退火一系列工藝做質量設計；其次是在加工過程中使用退火制度；其三是調整加工過程中的加工速度。

       3、拉深開裂
       以304不銹鋼管0.8mm為例，拉伸開裂的形成原因是材料在沿軋制水平方向、垂直方向與45°方向的延伸率性能差別較大，各方向變形能力差別較大，也就是各向異性大，使得不銹鋼管材在變形過程中垂直發生45°開裂。
       解決辦法是依據用戶加工方式與產品的要求做好質量設計以便滿足用戶使用要求，具體是增加中間退火、設計合理的壓下率以及對原材料的晶粒度進行嚴格的控制。        以上內容就是304不銹鋼管在加工中形成缺陷的原因與解決措施。鋼管在加工過程中會出現焊接開裂、時效開裂、拉深開裂的現象。因此，304不銹鋼管廠家需要根據不同的缺陷采取不同的措施解決，才能確保產品的質量。
